磁翻柱液位计

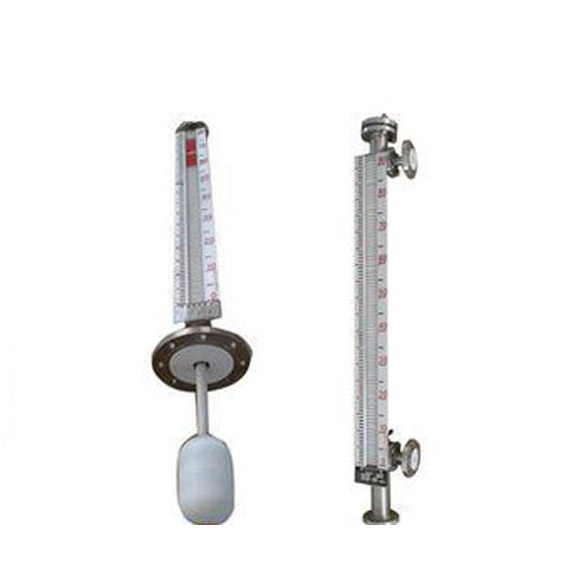

磁翻柱液位计

取样口少2个,受磁性浮子控制,无需外部电源。

读数清晰、直观、可靠。

结构简单,经久耐用,使用寿命长。

检修更方便。

  • {photo.msbox}

磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。


磁翻柱液位计结构特点

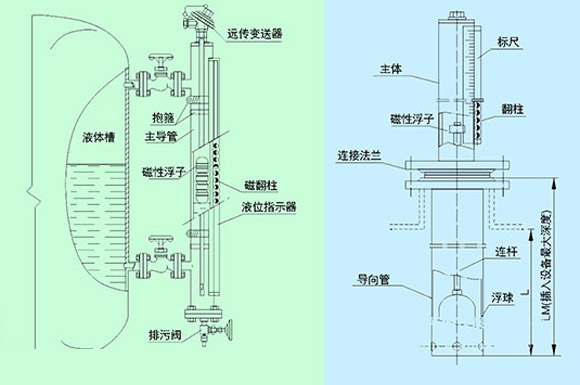

磁翻柱液位计根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子 内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。


液位计的安装

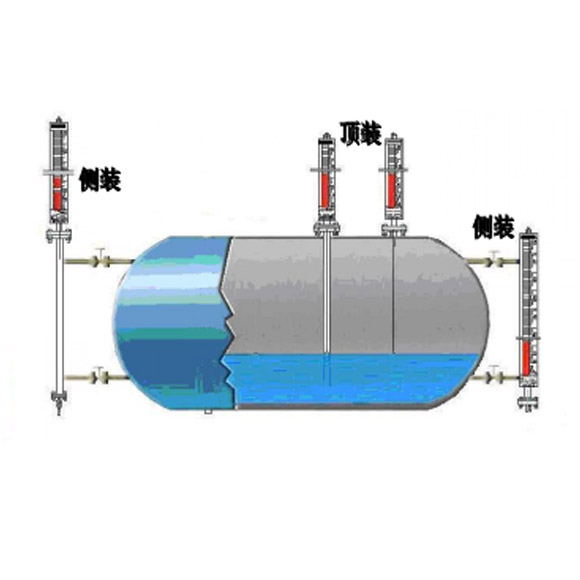

1.首先查看液位计标牌数据要求是否相符,距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质,否则会影响液位计正常工作。 2.液位计与容器之间应装有截止阀,以便检修及清洗时切断物料。本体安装必须垂直,最大偏角≤3°。测量范围>4m时在安装使用过程中应增加中间支撑点。 3.液位计进入运行前,应先打开上法兰气相阀,然后缓慢打开下法兰液相阀,使介质缓慢的流入筒体让翻柱(板)逐一跟踪指示,并用调节螺钉调整好零液位。

  • 技术规格

  • 最大压力:测装4.0Mpa,顶装2.5Mpa

  • 最低介质密度:测装0.5g/cm3,,顶装0.76g/cm3

  • 介质温度:-40℃--100℃

  • 介质粘度:≤1st(10-4m/s)




品牌

品名

安装方式

压力


  材料

KOSWO



输出方式



测量范围/介质密度

KW -

CFB

0:顶装

1:测装

1:0.6Mpa

2:1.6Mpa

3:2.5Mpa

4:4.0Mpa

S1:显示型

S2:上下限开关输出

S3:0-10ma输出,AC220V

S4:4-20ma输出,DC24V

-

A:ABS

S:不锈钢

0-4000mm任选

如:0.6g/cm3
