开关传感器

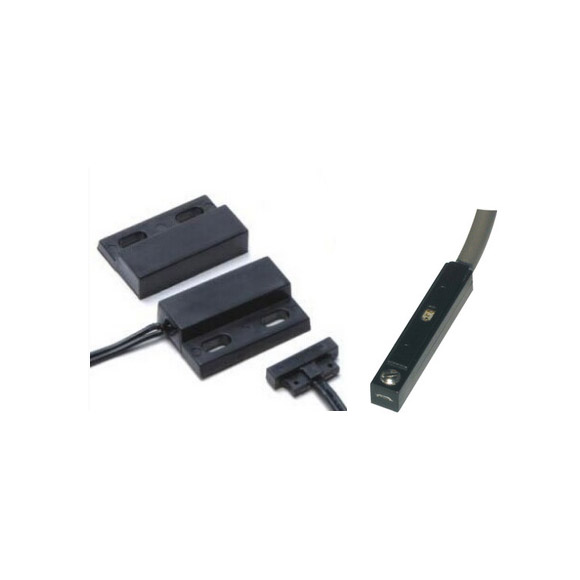

磁性开关

无接触,感应准确,适合支架安装,卡槽安装等。

使用寿命长,感应距离长。

进口芯片,可靠性强,适合各种工况。

安全防爆,耐高温。

  • {photo.msbox}

磁性开关意思就是通过磁铁来感应的,这个“磁”就是磁铁,磁铁也有好几种,市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。干簧管是干式舌簧管的简称,是一种有触点的无源电子开关元件,具有结构简单,体积小便于控制等优点,其外壳一般是一根密封的玻璃管,管中装有两个铁质的弹性簧片电板,还灌有惰性气体。平时,玻璃管中的两个由特殊材料制成的簧片是分开的。当有磁性物质靠近玻璃管时,在磁场磁力线的作用下,管内的两个簧片被磁化而互相吸引接触,簧片就会吸合在一起,使结点所接的电路连通。外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。因此,作为一种利用磁场信号来控制的线路开关器件,干簧管可以作为传感器用,用于计数,限位等等


磁性开关的应用

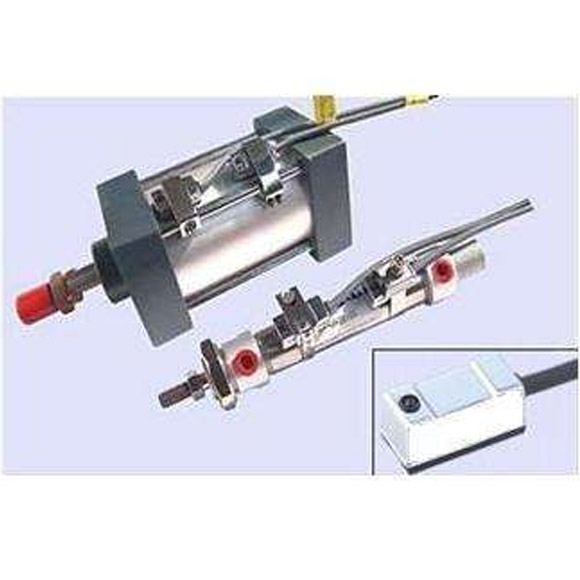

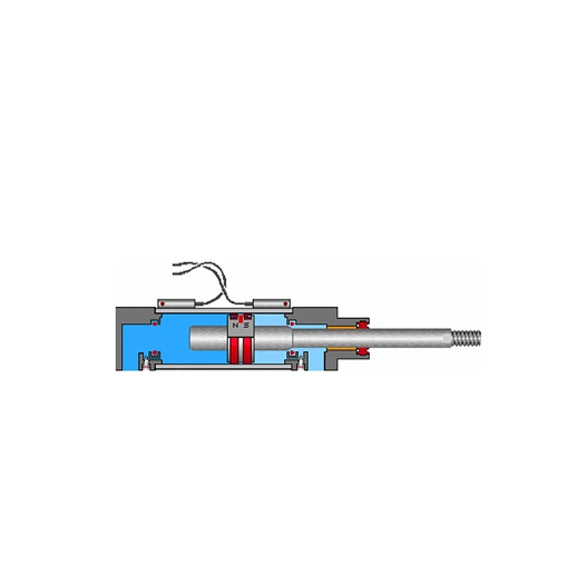

磁性开关一般应用于带磁物体的位置感应,我们最常见的就是气缸的位置感应。为便于安装,同时磁性开关又有不同的样式,实用各类气缸。根据不同的气缸款式,我们可以采用沟槽安装,BK钢带安装、PAB固定钢带安装,PC固定夹具安装等。


磁性开关的安装

1.首先确保气缸是带磁气缸。
2.根据气缸的样式和大小,选择合适的感应距离磁性开关。并确保在开、关、位置能固定好。
3.根据现场要求,将磁性开关的信号电源线接入控制系统。

  • 技术规格

  • 开关逻辑:2线制磁簧管,3线制电子式

  • 最大开关电流:2线制100ma,3线制200ma

  • 使用电压:5-24VDC,20-250VAC/DC

  • 电压降:2线制3.7V最大,3线制最大0.3V

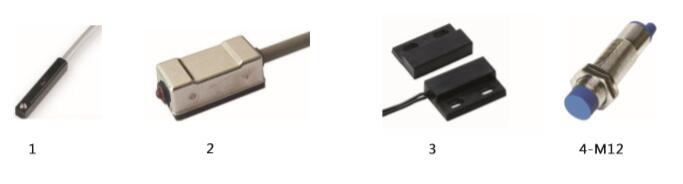

KSW  - 1 D K   - E N
KOSWO 开关样式 电压 输出方式 接线方式 安装附件
  1: 0:DC5-24V K:常开 E:两线制 Y:需安装支架
  2: 1:AC220V B:常闭 N:NPN N:无需安装支架
  3: 2:DC5-AC220V   P:PNP
  4:M8-M30
