打滑开关

非接触接近探测器,寿命长、维护费用低。

一体化结构,集成的控制装置,设定或故障检修简单。

无运动部件、无磨损、安全寿命长。

延迟报警-当速度下降到设定点以下时延时报警。

  • {photo.msbox}

打滑开关又称欠速开关主要用于监测皮带或其他旋转设备运行速度的装置。当皮带速度或转动速度降低到设定范围时,欠速开关输出信号用于报警或停机。欠速开关采用防风雨、抗腐蚀的密封外壳内,允许在恶劣环境中使用。


原理及特点

当触轮随胶带机运行而旋转时而带动机内的脉冲盘,在脉冲盘旋转时传感器的磁应信号输入到控制电路中去,经放大整形后进行计数。其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。

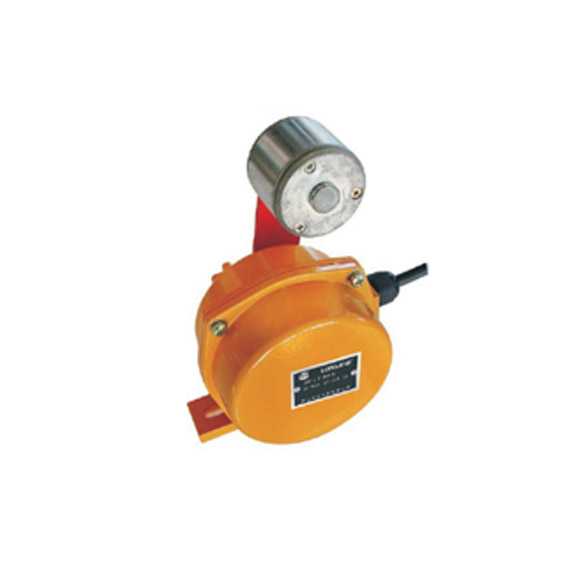

1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成,触轮采用铸铁铸造,表面铣槽以耐磨护打滑作用。壳体采用铝铸造,联接处配有密封圈即使本机减轻重量与较好防水性能。
2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。


打滑开关的安装

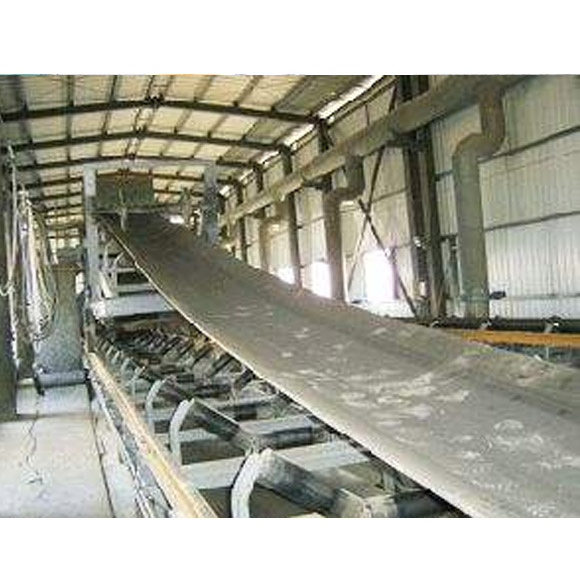

1.安装于皮带输送机。

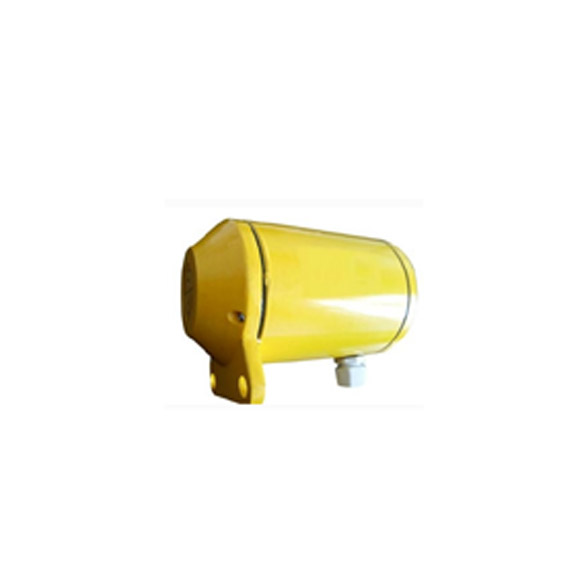

2.有接触式和非接触式可选。
3.皮带欠速、超速、打滑时输出开关信号,并执行跳闸停机保护。

  • 技术规格

  • 环境温度:-30℃-60℃

  • 触电容量:220V AC 500mA

  • 工作电压:AC220V

  • 测速范围:20-999r/min




接触式 非接触式
  KS-S-1
KS-DH-A 1:DC24V
KS-DH-B 2:AC110V
  3:AC220V
