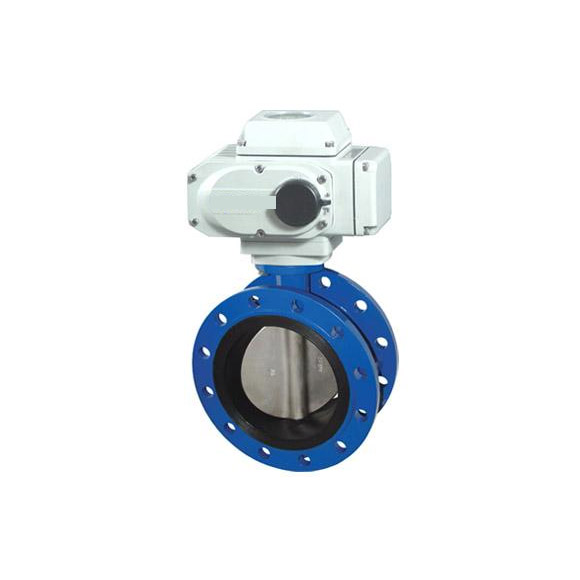

电动执行机构-蝶阀

结构简单、紧凑,操作扭矩小,90度回转开启迅速。小巧轻便,容易拆装及维修,并可在任意位置安装。

结构简单、紧凑,操作扭矩小,90度回转开启迅速。小巧轻便,容易拆装及维修,并可在任意位置安装。

流量特性趋直线,调节性能好。该阀可设计成法兰连接和对夹连接。

密封件可更换,且密封可靠达到双向密封。

  • {photo.msbox}

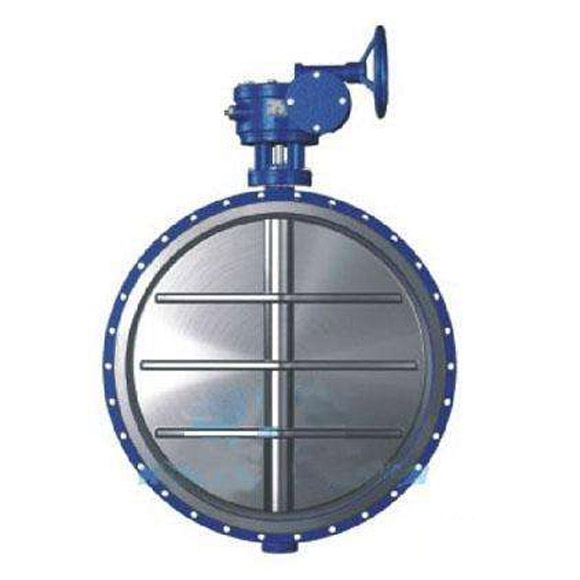

本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。 橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大, 流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。 具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。 结构独特,操作灵活,省力,方便。


蝶阀的选用

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。  蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

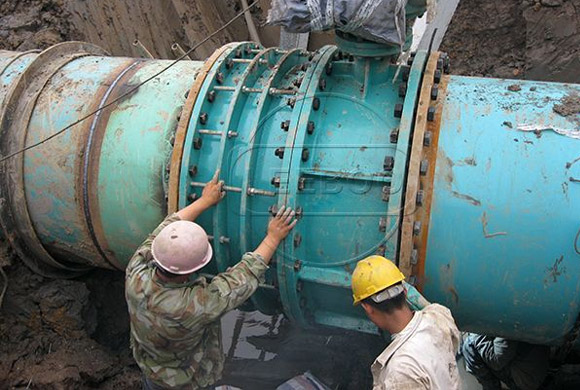

现场案例

蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。

  • 技术规格

  • 电压:AC220V,AC380V

  • 通径:DN50--DN2000

  • 软密封、硬密封可选

  • 执行机构可带手动




KF - D D 1   - DN50 F N AC220
KOSWO 电动 形式 连接方式 通径 密封 手轮 电压
    蝶阀 1:对夹式 DN50-DN2000 F:软密封 N:不带 AC220V
      2:法兰式   H:硬密封 Y:带 AC380V
