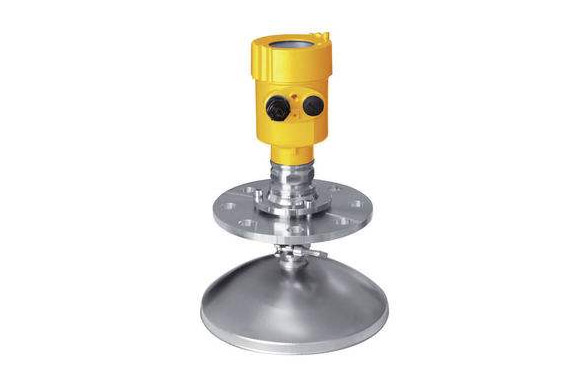

高频雷达物位计

高频雷达物位计

波长更短,对在倾斜的固体表面有更好的反射。

测量盲区更小,对于小罐测量也会取得良好的效果。

不受大气中水蒸气、温度和压力变化影响。

高信噪比,即使在波动的情况下也能获得更优的性能。

  • {photo.msbox}

科沭高频雷达物位计:雷达波段有6.8Ghz、26Ghz、至120Ghz。雷达物位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。科沭雷达物位计即使在工况比较复杂,存在虚假回波的情况下,其用最新的微处理技术和调试软件也可以准确的分析出物位的回波。


输入
天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速 因空罐的距离E已知,则物位L为: L=E-D
输出
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。


注意事项

科沭雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。
波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。

  • 技术规格

  • 测量范围:0-70m

  • 频率:6.8Ghz、26Ghz、120Ghz

  • 介质温度:-40℃-250℃

  • 防护等级:IP67




KLD  - 104 N B 50 H M A
KOSWO 天线 类别 频率 过程连接 温度 电气接口 现场显示
  104:防腐棒式 N:标准 A:6.8Ghz PT:螺纹1-1/2" N:-40-150℃(104) M:M20*1.5 A:带显示
  105:螺纹小喇叭 G:隔爆 B:26Ghz 50:法兰DN50 H:-40-250℃ N:1/2NPT B:不带
  106:活动法兰喇叭 I:本安 C:120Ghz 80:法兰DN80
  108:标准法兰喇叭   100:法兰DN100
      125:法兰DN125
   订货备注量程电压如:20mDC24V,30mAC22OV
