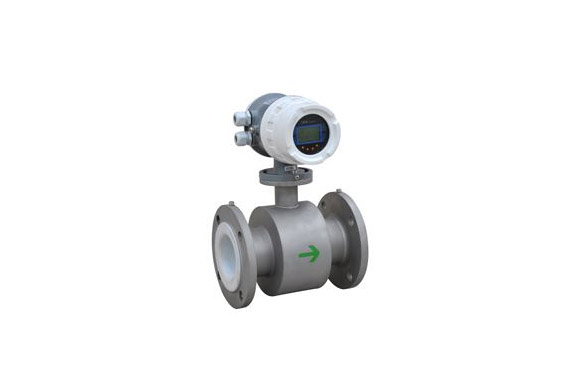

电磁流量计

0.02秒快速响应频率,实时监测现场流量 。

耐雷击,防震抗干扰技术,现场更稳定 。

流量系数,输出零点双标定标准,测量更准确 。

多种信号输出,多项质检功能。

  • {photo.msbox}

电磁流量计是根据法拉第电磁感应定律进行流量测试 的流量计。电磁流量计的优点是压损非常小,可测流量范围大。最 大流量与最小流量的比值一般为20:1以上,适用的工业管径范围 宽,最大可达3m,输出信号和被测流量呈线性,精确度较高,可测 量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥 浆、矿浆、纸浆等流体流量。广泛应用于石油化工、钢铁冶金、给 水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工污水 、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司 过程流量测量和控制。

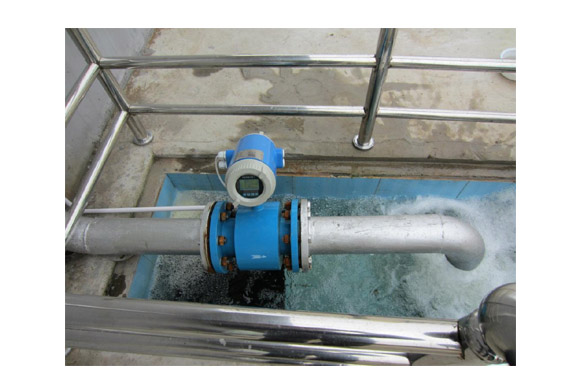

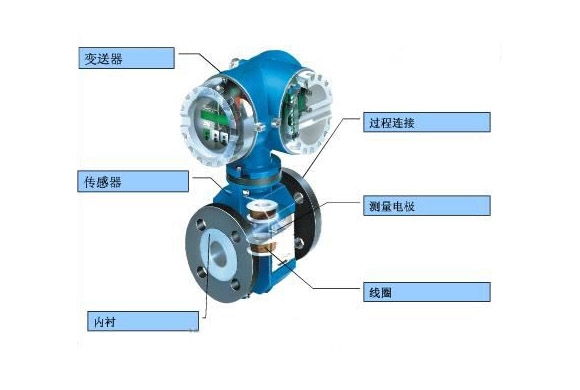

电磁流量计简单说是由流量传感器变送器组成的。电磁流量计的安装要求是一定要安装在管路的最低点或者管路的垂直段,但是一定是在满管的情况下,对直管段要求是前5D后3D,这样才能保证电磁流量计的使用和对精度的要求。 电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布。


注意事项

为了使流速度分布轴对称,流量计前加直管段是必要的。
对于所测液体中含有液态金属的,一般采用直流励磁以减少磁场边缘效应。
测电导率高的介质不宜用交流励磁,而应用直流激磁。

  • 技术规格

  • 额定压力等级:DN6-DN50,PN<4.0MPA;DN65-DN150,PN<1.6MPA;DN200-DN600, PN<1.0MPA;DN700-DN2000,PN<0.6MPA

  • 电 极:不锈钢316L、哈氏合金(HB和HC)、钛、钽、铂

  • 精度等级:0.5级

  • 介质温度:传感器:-25-180℃;转换器:-10-80℃




KDC - DN100 Y F C1 D1 P1 T1 DC24-M
KOSWO 通径 类别 安装方式 内衬 电极 压力等级 温度等级 电压及输出
  DN15 Y:一体式 F:法兰式 C1:氯丁橡胶 D1:316L P1:4.0Mpa(DN10-150) T1 ≤80℃(CR/PU) DC24
  ... F:分体式 L:螺纹式 C2:聚氨酯橡胶 D2:钛合金 P2:1.6Mpa(DN15-150) T2 ≤120℃(PTFE/FEP) AC220
  DN2000 B:一体防爆 K:卡箍式 C3:聚四佛乙烯 D3:哈B电极 P3:1.0Mpa(DN100-600) T3 ≤200℃(PFA)

M:4-20ma+RS485

    C:分体防爆 C4:特氟龙 D4:哈2电极 P1:0.6Mpa(DN700-1000)   H:HART
        D5:钽合金
        D6:铂铱电极
        D7:碳化钨
