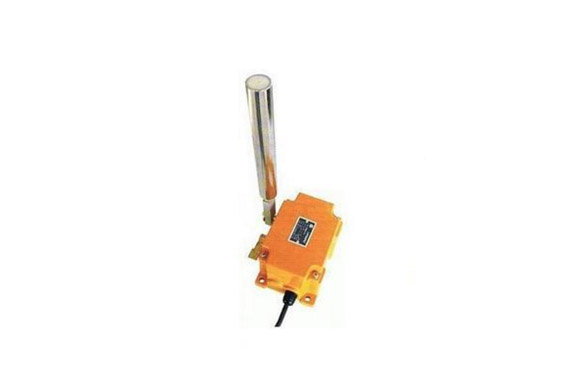

跑偏开关

触点数量:二组独立的常开、常闭接点。

外壳防护级别:DT型尘密外壳,防护等级IP67。

开关能在频率为10-60Hz,振幅为0.75mm(10g)的振动条件下工作。

额定电压:AC380V。

  • {photo.msbox}

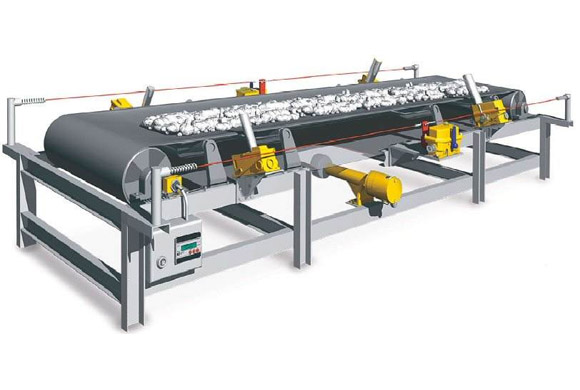

跑偏开关是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。两级跑偏开关用于常规皮带输送机:地下、索道支撑皮带输送机:轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机,起重臂限位:裙边给料机/输送机:重型极限开关检测胶带的跑偏量,是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。


原理及特点

当输送带运行中出现跑偏时,输送带触碰开关立辊并使立辊偏转,当立辊偏转角度达到1级开关角度时,开关发出报警信号。当输送带跑偏严重,达到2级开关角度时,开关发出停机信号,实现输送带跑偏故障自动停机。当跑偏故障排除后,胶带机正常运转时,开关立辊可自动复位,回到初始状态。


跑偏开关的安装

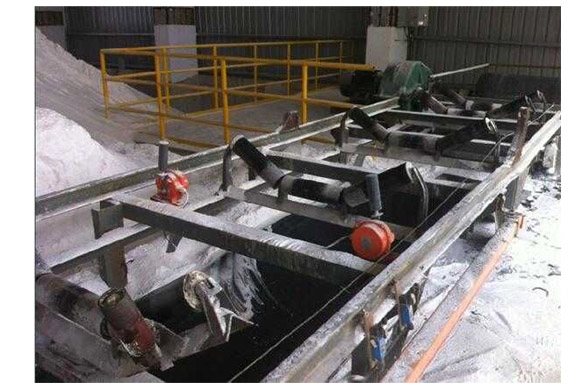

1.跑偏开关设在输送带两侧,立辊应与输送带边平面垂直,并使输送带两边位于立辊高度1/3处。
2.跑偏开关立辊与输送带正常位置的间距宜为50~100mm。
3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。
4.跑偏开关应通过安装支架与输送机中间架连接,开关支架应在输送机安装完成后与输送机机架焊接,跑偏开关与跑偏开关支架用螺栓固定。

  • 技术规格

  • 额定电压:AC380V

  • 额定电流:5A

  • 周围环境温度:-25~80℃

  • 开关能在频率为10-60Hz,振幅为0.75mm(10g)的振动条件下工作




KW  - A 12- 30
KOSWO 类型 报警角度 停机角度
  A:跑偏开关 12° 30°
  LM:拉姆齐式 10° 45°
    30° 35°
