气动蝶阀

阀体只需最小的安装空间,任务原理容易牢靠。

具有很大的流通性能,经过阀门的压力损失极小。

蝶阀近似等百分比的流量特性,可用于调节或开关式控制。

蝶阀特殊的阀座密封合适于介质较干净的液体和气体。

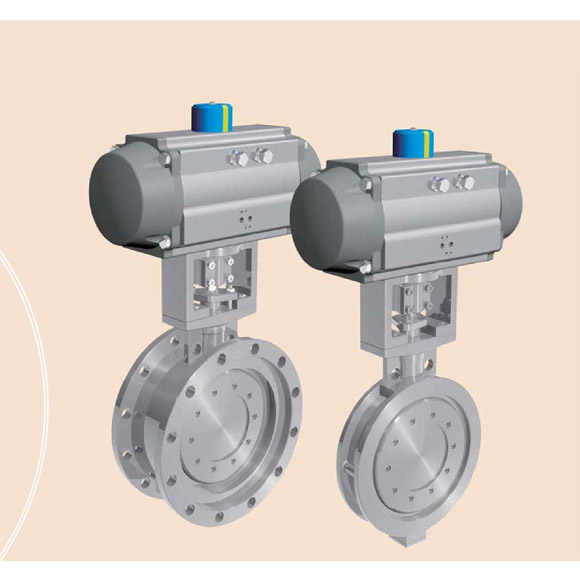

  • {photo.msbox}

气动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。 气动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。 石膏浆液、石灰石浆液、 回收水、工艺水、废水等.


气动蝶阀原理

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,碟阀在低压大中口径管道上的使用越来越多。 蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

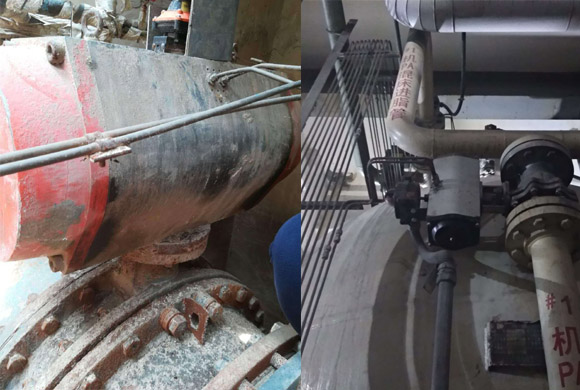

现场案例

1、安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞。
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。

  • 技术规格

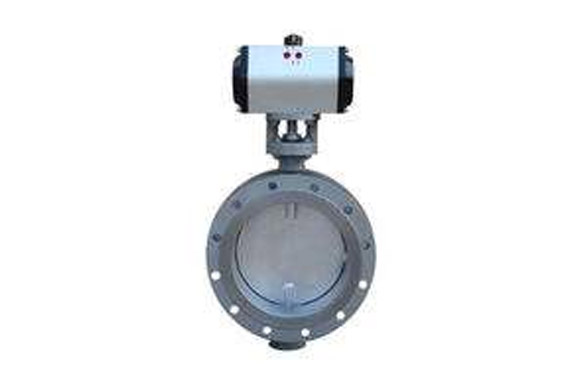

  • 气动执行器+蝶阀

  • 适合粘稠、颗粒、纤维性质的场合。

  • 可配备手轮




KF - D Q 1    DN50 F - N
KOSWO 形式 动作 连接方式 通径 密封   手轮
  蝶阀 气动 1:对夹式 DN50-DN2000 F:衬氟软密封   Y:带
      2:法兰式   H:硬密封   N:不带
