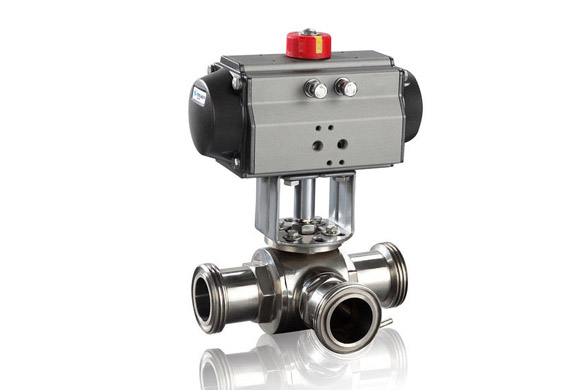

气动球阀

流体阻力小,是所有阀类中流体阻力最小的一种。以压缩空气作动力,调节型接受(4- 20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。

结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。

有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。

维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • {photo.msbox}

气动球阀是一种(球体)绕垂直于通道轴旋转90o的阀门,其由气动执行器和O型阀结构组成。调节型属旋转类型高性能调节或 开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出。开关型气动球阀,可作简单的开关动 作。可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压 力、温度、液位等参数的自动化控制。也可以做切断阀使用,全开到全关只需5秒左右时间。


气动球阀原理

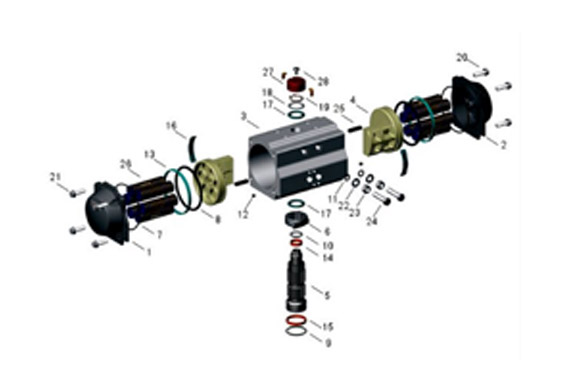

利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。


现场案例

气动阀门就是借助压缩空气驱动的阀门。气动阀采购时只明确规格、类别、工压就满足采购要求的作法,可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争,各自均在气动阀统一设计的构思下,进行不同的创新,形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求,与厂家协调取得共识,作为气动阀采购合同的附件是十分必要的。本类阀门在管道中一般应当水平安装。

  • 技术规格

  • 可配备:电磁阀、限位开关、过滤减压阀

  • 力矩:50N.M-2000N.M

  • 开关型、触点型、开度信号、智能型




KF - Q P 1    1 - 16 W
KOSWO 形式 动作 连接方式 结构形式   压力 阀体
  球阀 气动 1:内螺纹 1:直通   16:16bar W:WCB
      4:法兰式 2:Y型三通   25:25bar S:304
      6:焊接式 3:L型三通   40:40bar SS:316
      7:对夹式     64:64bar Q:球铁
      8:卡箍       A:塑料
