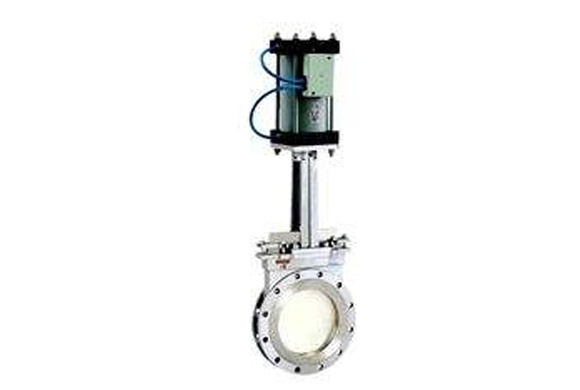

气动闸板阀

公称通径:DN40—DN350(也可根据客户需要定制)。

料口全流通无阻挡,有压缩空气自动吹堵装置、卡灰、积灰现象少。

适用介质:粉煤灰、干粉尘、气体、水等。

适用范围:火力发电厂干灰系统、仓泵进料输送等。化工、冶 金、造纸、制药等行业中散状物料输送系统。各类有磨损的介 质在管道上作启闭之用。

  • {photo.msbox}

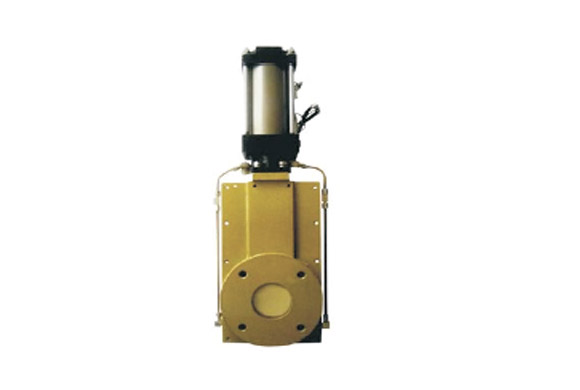

气动陶瓷双闸板阀是采用结构陶瓷做密封副,耐冲刷、耐磨性好。撑开式双闸板密封结构,阀门关闭时双向密封;根据不同工况可设置吹扫口、灰渣漏斗,适用于火力发电干灰系统仓泵或省煤器进料阀的启闭之用,也适用矿山、石化厂、水泥厂等磨损、腐蚀的粉尘介质的进料启闭。气动执行器采用推杆式直缸驱动,性能可靠,输出扭距大,可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。


气动闸板阀特点

本阀门专为气力除灰系统设计,具有启闭动作可靠、启动负荷小;耐磨性强、阻力小、卡灰及结灰现象少;安装检修方便、使用寿命长、密封性能好等特点,独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨,抛光作用,使它在恶劣工况的使用过程中能不断提高耐磨性和密封性,延长了阀门的使用寿命。

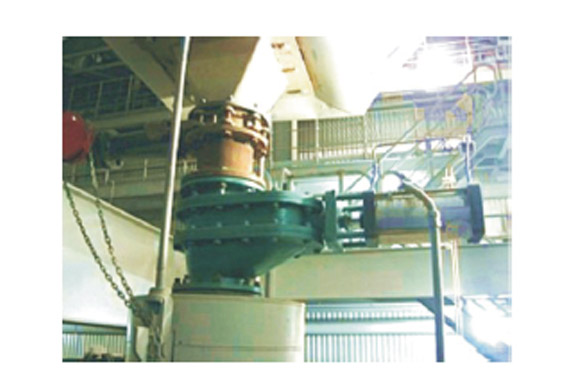

现场案例

1、确认闸板阀是单闸板还是双闸板阀,确认安装位置。
2、确认进出料压力和颗粒大小。
3、陶瓷还是硬质合金密封。

  • 技术规格

  • 公称通径:DN40-300mm

  • 公称压力:PN1.0-2.5MPa

  • 适用温度:≤200℃,材质:碳钢、不锈钢等




KF - Z Q F   S TC - 10 50
KOSWO 形式 动作 连接方式 类型 密封   通径
  闸阀 气动   S:双闸板阀 TC:陶瓷密封 1.0Mpa DN50
      F:法兰式 D:单闸板阀 H:硬合金密封
