皮带输送保护

皮带输送保护

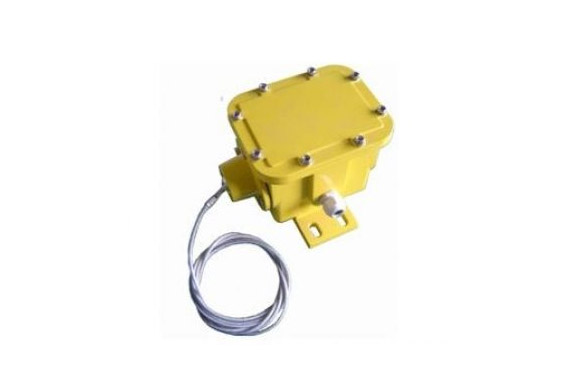

纵向撕裂开关

结构简单牢固,不需维护。

通用的机壳设计,便于安装。

适用于腐蚀性环境;整体式后部机壳,易于接线及维修。

大容量开关触点;作用力只需2.0Kg即可触发开关。

  • {photo.msbox}

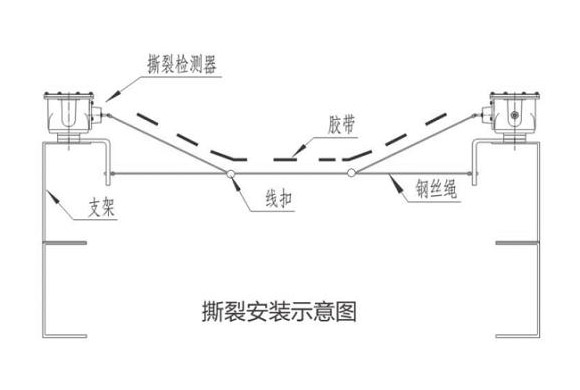

撕裂开关应成对安装在皮带两侧,由两段钢丝绳连接起来(钢丝绳有聚乙烯外套护层)。绳的一端永久固定在支撑托架上,另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来,扫落一条或两条钢绳时,弹簧球被拉出底座,引起两个微动开关发出报警信号或关掉输送机。


原理及特点

在传送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时,撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两测,由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上;另一端连接在撕裂开关的拉环,两段航空钢丝绳在传送带下形成一个监控面,当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时,航空钢丝绳拉动撕裂开关拉环使其动作,撕裂开关发出警报信号或停机信号


撕裂开关的安装

纵向撕裂保护装置安装在机头,机尾及溜槽下料口附近,装置由感知器和控制箱两部分组成,感知器是纵向撕裂保护装置的检测元件,当运转中胶带撕裂时,感知器能可靠的检测出来,并输出一个开关量,电控箱内采用典型的继电器控制线路,控制箱接到感知器发出的信号,控制继电器动作,输出开关量信号给控制室实现报警、自动停机。同时面板告警指示灯亮,控制电路自锁,为使控制线路恢复,按动面板复位按钮。同时面板上装有自校按钮,当按下此按钮时,模拟现场撕裂故障检测和校验控制系统的工作状况。

  • 技术规格

  • 额定电压:AC380V

  • 额定电流:5A

  • 周围环境温度:-30~80℃

  • 防护等级:IP67




KS - ZS A - 1
KOSWO 产品 类型 复位
  ZS:纵向撕裂开关 A:标准防护型 1:手动
    B:防爆型 2:自动
