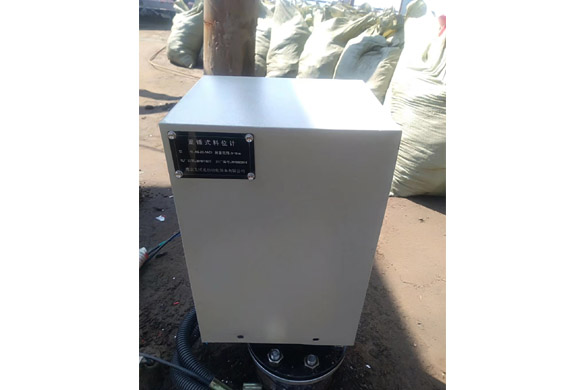

重锤式料位计

机械式测量,简单可靠,抗粉尘干扰能力强。

重锤式料位计的量程大可达45.7米。

重锤式料位计有多重防尘设计(防尘刷、进风孔、测量室隔离)。

不受介质湿度、粘度的影响。

不受介质介电常数、电导率、热导率的影响。

也可用于测量泥浆、矿浆、沥青(高温)等特殊液体。

主要应用对象为颗粒度较小的固体。

  • {photo.msbox}

重锤料位计可用来测量粉状、颗粒状及块状固体物料料 仓的料位,使用户可靠地掌握料仓中的料位。 料位计由传感器及 控制显示仪表构成,传感器的设计吸收了国内外同类产品的优点, 其独特的结构与传动方式使以往许多其它形式的重锤料位计经常出 现的毛病都得以克服,做到运行可靠、维护量小、应用面广。 控 制显示器采用了16位单片机,由程序控制传感器的整个探测过程 的动作并检测其信号,进行计算,在面板上的显示窗口显示料位数 字,并有相应的4-20mA模拟电流信号输出,测量可定时自动进行 , 也可手动测量。


重锤式料位计原理

重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降,重锤接触介质表面的瞬间停止下降,而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中,重锤式料位计通过专门的双光学传感器的精确计量,获取料位信号,并将料位信号变送为4~20mA模拟量信号、RS485信号或脉冲信号输出。


注意事项

1、重锤式料位计主要应用对象为颗粒度较小的固体,大尺寸矿石不适用

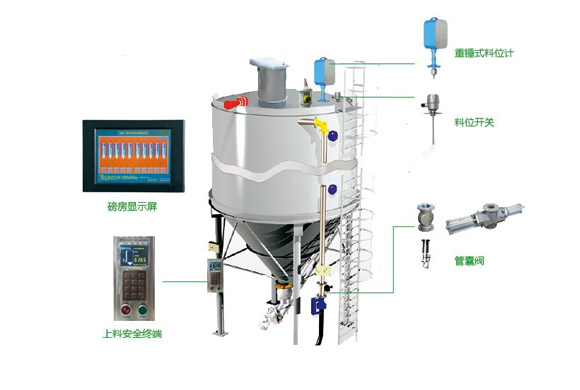

2、安装位置一般选在1/6料仓直径左右
3、安装重锤式料位计时要尽量避开进料口、障碍物、搅拌桨等干扰因素
4、为了延长电机的使用寿命,设为自动运行时,最少间隔时间为15分钟。

  • 技术规格

  • 测量范围:0-40m

  • 测量精度:±2cm重复性±1%

  • 探测速度:0.15m/s

  • 分辨率:±3cm




KW  - ZC 16 1 A
KOSWO 种类 量程 输出方式
  ZC:重锤式 08:0-8m 1:4-20ma A:带上下限报警
    16:1-16m   不带报警
    32:0-32m
